CMZ, hareket kontrol uygulamaları için çeşitli servo sürücüler üretmekte ve sunmaktadır.

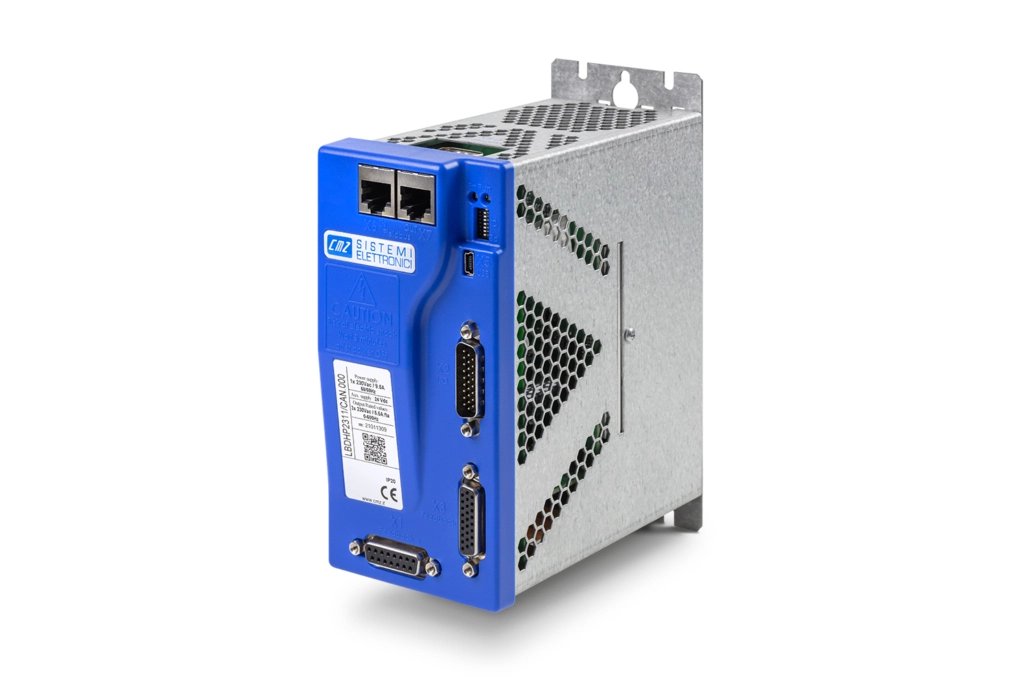

LBD modelleri, Bağımsız Servo sürücülerdir. Son derece kompakt, güvenilir ve yüksek performanslıdırlar.
Ürün yelpazesi, LBD/HP400 400 Vac üç fazlı ve LBD/HP230 230 Vac tek fazlı modelleri içerir.
Servo motorlarla birlikte kullanıldığında, güçlü kinematik performans gerektiren otomatik makinelerdeki uygulamalar için son derece uygun bir çözümdür.
Ayrıca analog giriş arayüzü ve step motor simülasyonu desteği de mevcuttur.
LBD modelleri, hem CMZ FCT eksen kontrolcüleriyle hem de CODESYS 3.5 kullanan farklı markaların eksen kontrolcüleriyle birlikte kullanılabilir.
Boyutlar mm (LBD/HP400 8A-20A-45A): Y 235 x G 75,4 x D 191.
Ağırlık Kg: 2,2
Boyutlar mm (LBD/HP400 100A): Y 235 x G 80 x D 215,30.
Ağırlık Kg: 3,3
Boyutlar mm (LBD/HP400 200A): Y 295 x G 166,7 x D 218,4.
Ağırlık Kg: 8,5
Boyutlar mm (LBD/HP230 11A – 17A): Y 177,8 x G 75,4 x D 149,1.
Ağırlık Kg: 1,5
-
Güç Beslemesi
- 230Vac tek faz
- 400 Vac üç faz
Kontrol Beslemesi
- 24Vdc
-
Nominal Akım
- 230Vac: 5,5A – 8,5A
- 400Vac: 4 – 10 – 22,5 – 35 – 75A
Maksimum Akım
- 230Vac: 11A – 17A
- 400Vac: 8 – 20 – 45 – 100 – 200A
-
Arayüz
- CANopen DS402 (2 adet RJ45 konnektör), EtherCAT, ±10V, Darbe/Yön (Pulse/direction)
-
Geri Bildirim
- Resolver, TTL artımsal enkoder, TTL artımsal enkoder + HES, SinCos, SinCos + HES, HIPERFACE mutlak enkoder (tek ve çok turlu), dijital HIPERFACE DSL mutlak enkoder, dijital EnDat 2.2 mutlak enkoder, lineer mutlak enkoder
Enkoder Emülasyonu
- Artımsal TTL (diferansiyel çıkış)
-
2 Analog Giriş
- 12 bit ±10V
1 Analog Çıkış
- 8 bit ±2,5V
5 Dijital Giriş
- 24Vdc optokuplörlü: Genel amaçlı veya Capture, Index, Limit switch +/-, Enable, STEP/DIR olarak yapılandırılabilir
3 Dijital Çıkış
- Parametrik 24Vdc maks. 300mA; motor freni kontrolü için özel terminal bağlantısı (harici güç aygıtı gereklidir)
-
Fren Direnci
- 35W entegre. Harici bağlantılar mevcuttur
-
STO Fonksiyonu
- 2 kanal, SIL3
-
Motor Termal Sensörü
- PTC/NTC
-
EMC Filtresi
- Entegre şok bobini
-
Sertifikalar
- CE
- UL (LBD400 200A modeli hariç; UL dosya numarası E211056 içerisindeki modeller için geçerlidir)
