Stepless, düşük hız uygulamaları için CMZ tarafından geliştirilmiş bir teknolojidir.
Kapalı çevrim kontrolü sayesinde, senkron adım motoru modüle edilmiş akım ile şu şekilde kontrol edilebilir:
- adım kaybından kaynaklanan tüm sorunların ortadan kaldırılması
- motor sıcaklığının azaltılması
Fırçasız çözüme kıyasla, aynı motor boyutunda Stepless teknolojisi düşük hızda daha yüksek tork sağlar. Bu da onu çok çeşitli düşük hız uygulamaları için son derece uygun hale getirir.

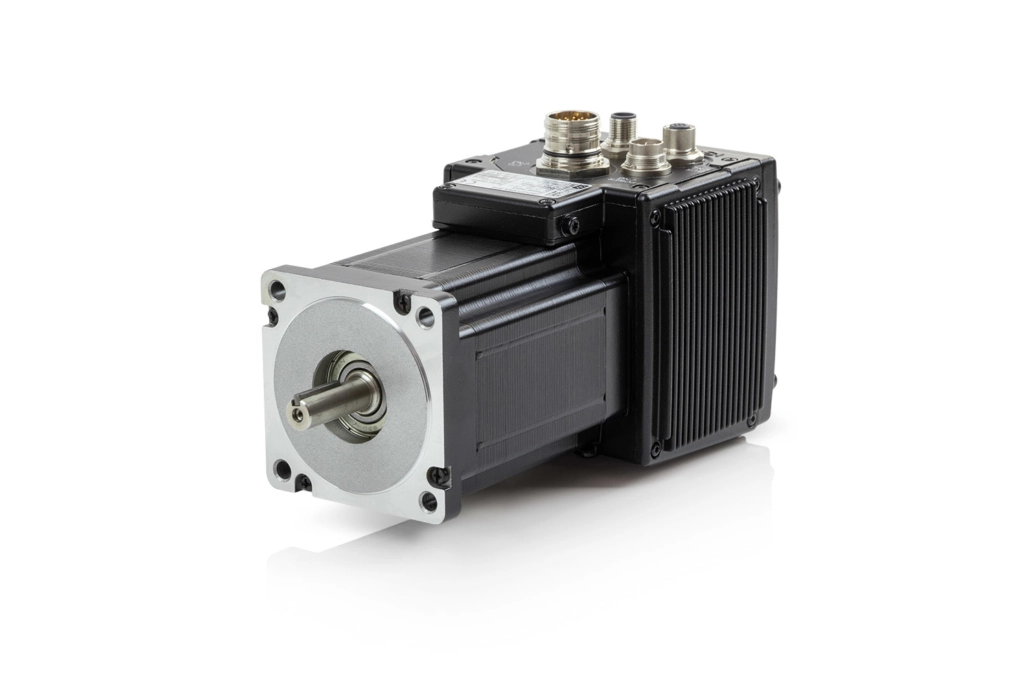

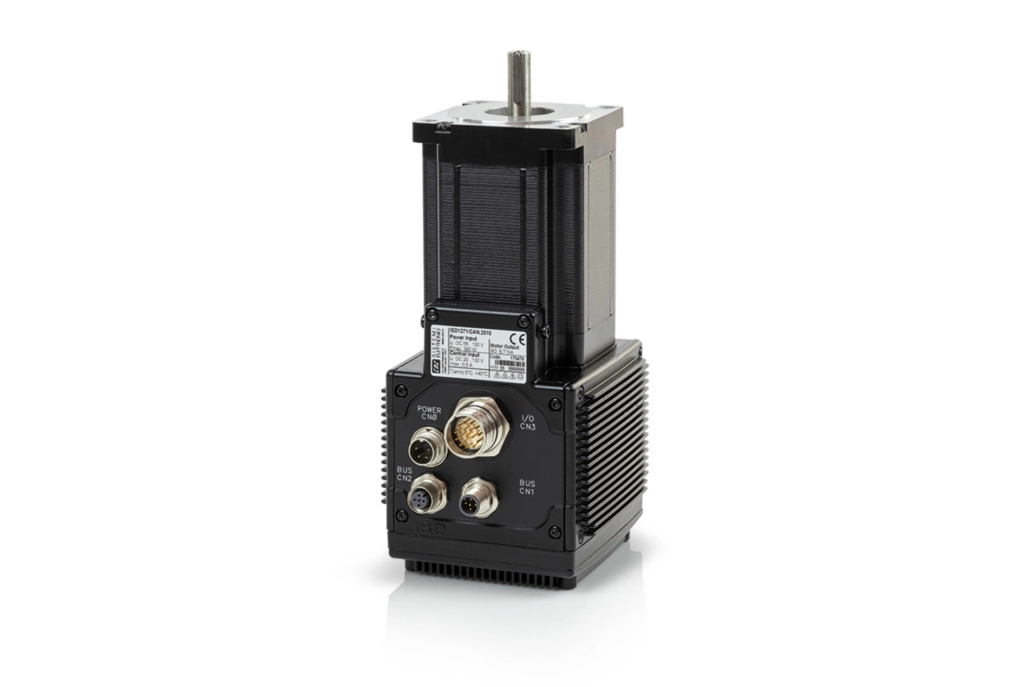

ISD, merkeziyetsiz mimari için geliştirilmiş entegre Stepless servo sürücümüzdür ve şu özelliklere sahiptir:
- dahili programlanabilirlik
- CANOpen, PROFIBUS, MODBUS RTU protokolleri
- CODESYS kullanan tüm ana eksen kontrolcüleriyle uyumluluk
4,6 Nm ile 12 Nm arasında 3 farklı modelde mevcuttur.
| Model | Tutma Torku (Nm) | Flanş (mm) | Toplam Uzunluk (mm) |
|---|---|---|---|
| ISD 1281 | 4,6 | 86 | 186 |
| ISD 1271 | 8,5 | 86 | 224 |
| ISD 1261 | 12 | 86 | 262 |
-
Güç Beslemesi
- 65-130 VDC [Nominal 120 VDC]
Kontrol Beslemesi
- 20-130 VDC [Nominal 120 VDC]
-
Akım
- Maksimum akım dahili olarak ayarlanır (modele bağlı olarak)
-
Geri Besleme
- Artımsal enkoder
- Multiturn mutlak enkoder
Enkoder Çıkışı
- Artımsal enkoder çıkışı (yalnızca APD versiyonunda)
-
Dijital Giriş
- 3 x optoizole PNP dijital giriş
- 2 x diferansiyel (+24V veya +5V / Line driver) dijital giriş (Genel Amaçlı, enkoder girişi veya step-dir girişi olarak kullanılabilir)
-
Analog Giriş
- 1 x analog giriş +/-10V
Dijital Çıkış
- 2 x optoizole PNP dijital çıkış 24VDC maksimum 200mA (harici 24VDC gereklidir)
-
Dijital Çift Yönlü G/Ç
- 2 x çift yönlü optoizole PNP dijital giriş/çıkış
-
Arayüz
- Profibus-DP slave
- CANopen
- RS232/485 (ModBus)
-
Sürümler
- Profibus-DP
- CANopen (DS402)
- ModBus RS485
- Step/dir, ±10V (enkoder çıkışı ile)
-
Fonksiyonel Özellikler
- Entegre hareket fonksiyonları: cihaz profili DS402, enterpolasyon modu, konumlandırma, genişletilmiş dişli fonksiyonu, referanslama, yakalama
- IEC61131 standardına ve ST diline göre bağımsız programlanabilirlik
- Hızlı giriş
- PC parametreleme aracı
-
Sertifikalar
- CE
ISD projenize uyuyor mu? 3D çizimi deneyin
- ISD 4,6 Nm - Şaft 12 mm - Pot. 3 Pin CAN SER APD (Lütfen Bizimle İletişime Geçin)
- ISD 4,6 Nm - Şaft 12 mm - Pot. 4 Pin CAN SER APD (Lütfen Bizimle İletişime Geçin)
- ISD 8,5 Nm - Şaft 12 mm - Pot. 3 Pin CAN SER APD (Lütfen Bizimle İletişime Geçin)
- ISD 8,5 Nm - Şaft 12 mm - Pot. 4 Pin CAN SER APD (Lütfen Bizimle İletişime Geçin)
- ISD 8,5 Nm - Şaft 14 mm - Pot. 3 Pin CAN SER APD (Lütfen Bizimle İletişime Geçin)
- ISD 8,5 Nm - Şaft 14 mm - Pot. 4 Pin CAN SER APD (Lütfen Bizimle İletişime Geçin)
- ISD 12 Nm - Şaft 14 mm - Pot. 3 Pin CAN SER APD (Lütfen Bizimle İletişime Geçin)
- ISD 12 Nm - Şaft 14 mm - Pot. 4 Pin CAN SER APD (Lütfen Bizimle İletişime Geçin)
